Kaak Curser

De kaakbreker van Yuexin Machinery kan worden aangepast qua grootte en capaciteit van de invoeropening, waardoor hij perfect aansluit bij de breekproductielijnen van kleine en middelgrote mineraalverwerkingsfabrieken en zand- en grindfabrieken. De apparatuur is tevens CE/ISO-gecertificeerd en wordt geleverd met een garantie van één jaar, wat gemoedsrust garandeert op het gebied van kwaliteit en after-sales service. Het product heeft wereldwijde klantenerkenning gekregen vanwege zijn hoge kosten-prestatieverhouding en is geëxporteerd naar meer dan 20 landen in Europa, Amerika en Zuidoost-Azië, waardoor het een rijke industriële ervaring en een goede marktreputatie heeft opgebouwd.

Deze kaakbreker is speciaal ontworpen voor de verwerking van harde materialen zoals graniet en basalt, met een bijzonder strenge materiaalkeuze voor de kerncomponenten. De breekkamer is gemaakt van hoog-mangaanstaal en het frame is gemaakt van gietstaal, met een maximale invoergrootte van 600 mm. Bovendien zorgt de geavanceerde excentrische asstructuur voor een stabiele werking, een lange levensduur, eenvoudige installatie, zorgeloos onderhoud en eenvoudige bediening, waarbij prestaties en functionaliteit in evenwicht worden gebracht.

Productparameter (specificatie)

Producteigenschap en toepassing

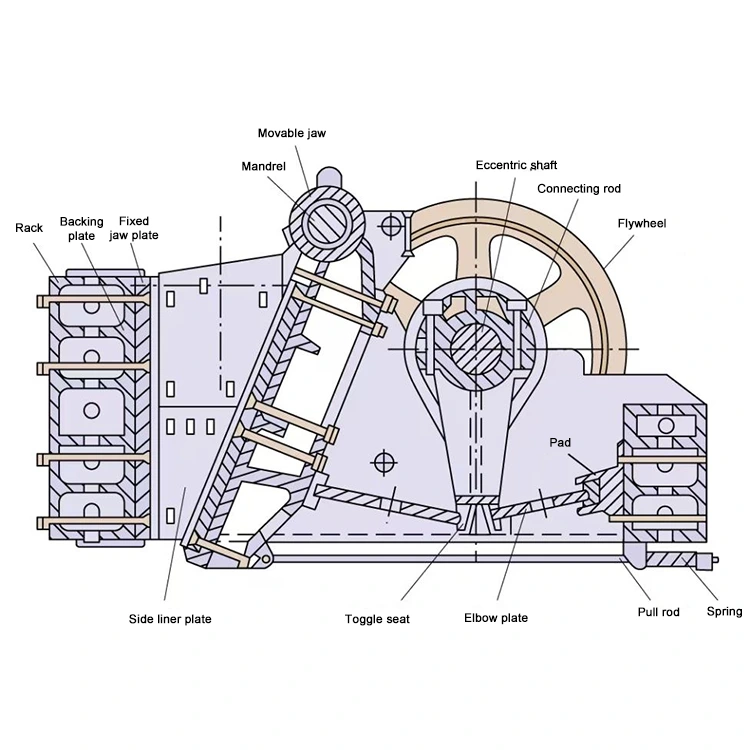

Deze kaakbreker beschikt over vier kernvoordelen: een breekkamer van staal met een hoog mangaangehalte die slijtvast en slagvast is en een grote breekverhouding biedt; een excentrische as gecombineerd met een elleboogplaatstructuur voor een stabiele werking en een laag uitvalpercentage; een flexibel instelbare afvoerpoort om te voldoen aan verschillende vereisten voor de deeltjesgrootte van de uitvoer; en een afgedicht ontwerp dat stof en lawaai voorkomt en voldoet aan de milieunormen. Het wordt veel gebruikt op verschillende gebieden, zoals het grof breken van ertsen in de mijnbouw, het terugwinnen van grondstoffen uit bouwafval, het breken van bouwmaterialen en het breken van metallurgische slakken.

Productiedetails

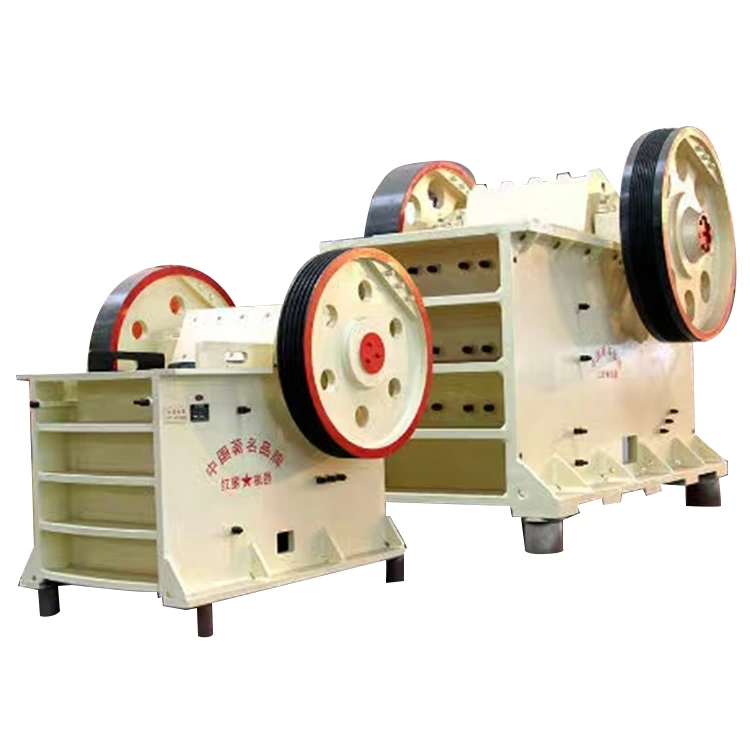

1. Algemeen uiterlijk (vooraanzicht): het geïntegreerde frame van gegoten staal en het ontwerp met de brede invoeropening zijn geschikt voor grote materialen.

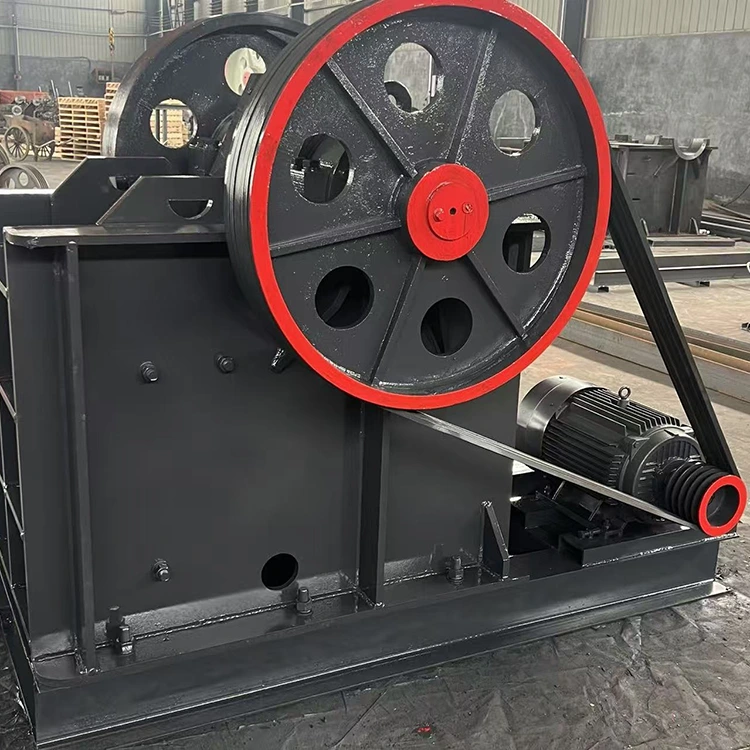

2. Algemeen uiterlijk (zijaanzicht): De compacte excentrische asaandrijfstructuur bespaart ruimte en vergemakkelijkt de integratie in productielijnen.

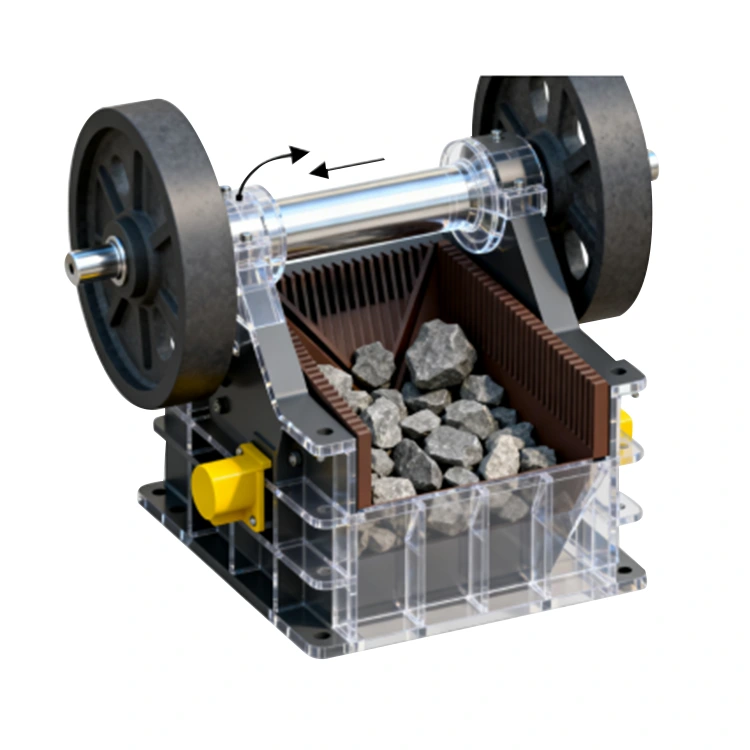

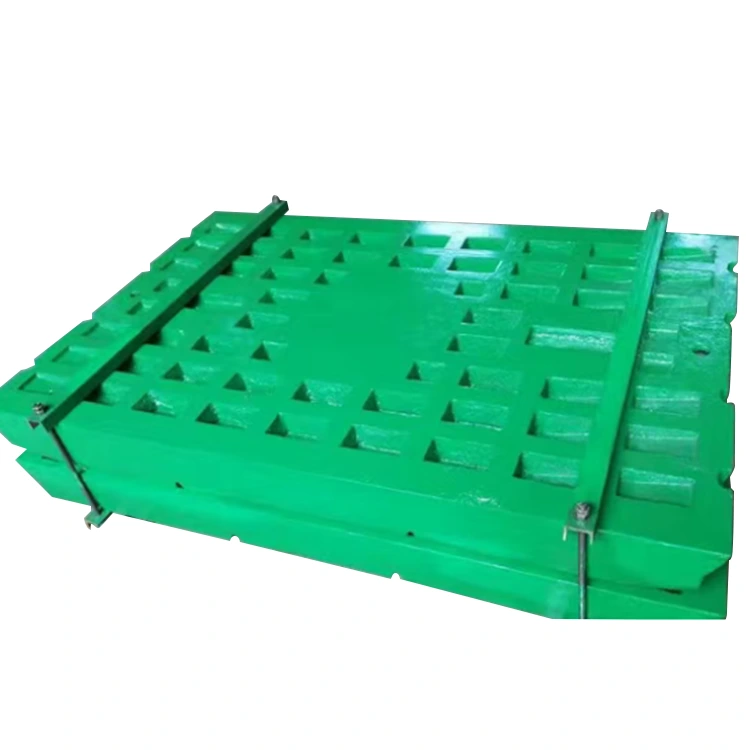

3.Breekkamerinterieur (detail van de tandplaat van hoog mangaanstaal): de tandplaat van hoog mangaanstaal (hardheid HRC58+) is slijtvast en slagvast, waardoor de levensduur van de apparatuur wordt verlengd.

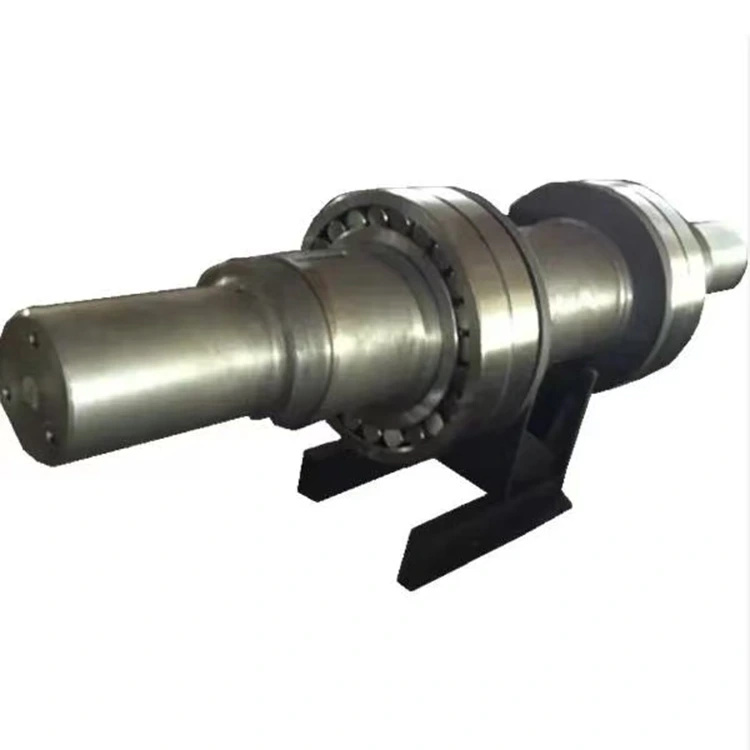

4. Excentrische as + lagercomponentdiagram: De verdikte excentrische as gecombineerd met een afgedicht lager zorgt voor een stabiele werking, een laag geluidsniveau en lange onderhoudsintervallen.

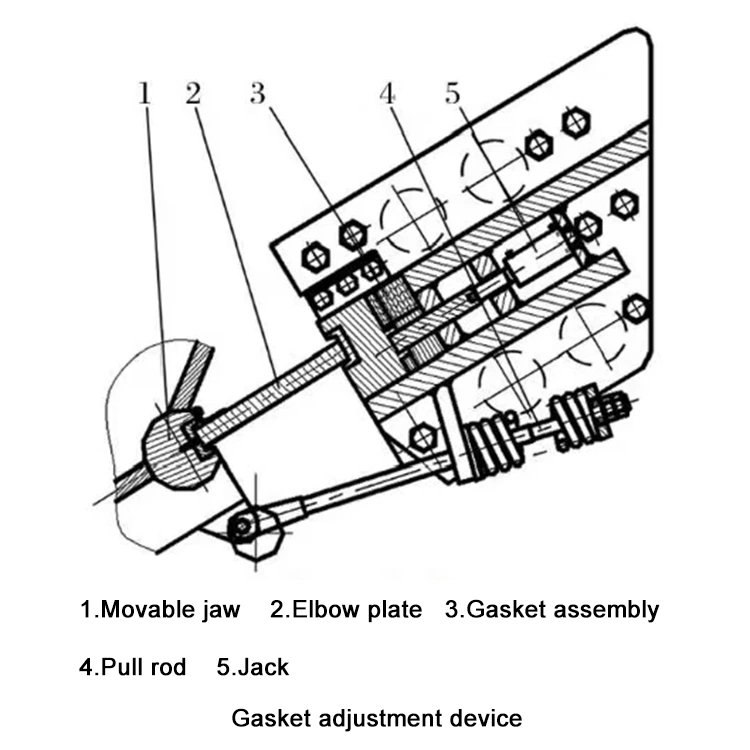

5. Bedieningsschema voor aanpassing van de afvoerpoort: Aanpassingsapparaat voor de afvoerpoort | Handmatige/hydraulische afstelling (optioneel), nauwkeurige controle van de deeltjesgrootte van de afvoer (10-120 mm) Handmatig afstelapparaat van het vulstuktype: Het onderstaande diagram toont het afstelapparaat van het vulpoorttype. De maat van de afvoerpoort wordt aangepast door de zitting van de elleboogplaat met bouten in te drukken en vulstukken te verwijderen of toe te voegen. Het diagram toont componenten zoals de bewegende kaak, de elleboogplaat, het opvulstuk en de trekstang.

6. Hydraulisch verstelapparaat: De onderstaande afbeelding toont een hydraulisch verstelapparaat voor de afvoerpoort van een kaakbreker. De grootte van de afvoerpoort wordt aangepast door relevante componenten door een hydraulische cilinder te duwen, waardoor een traploze en nauwkeurige aanpassing mogelijk is.
