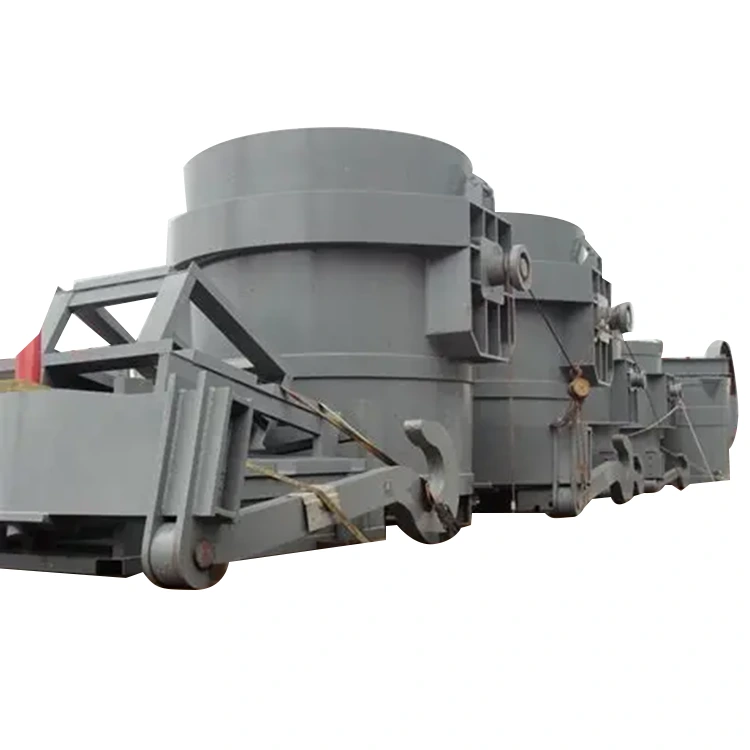

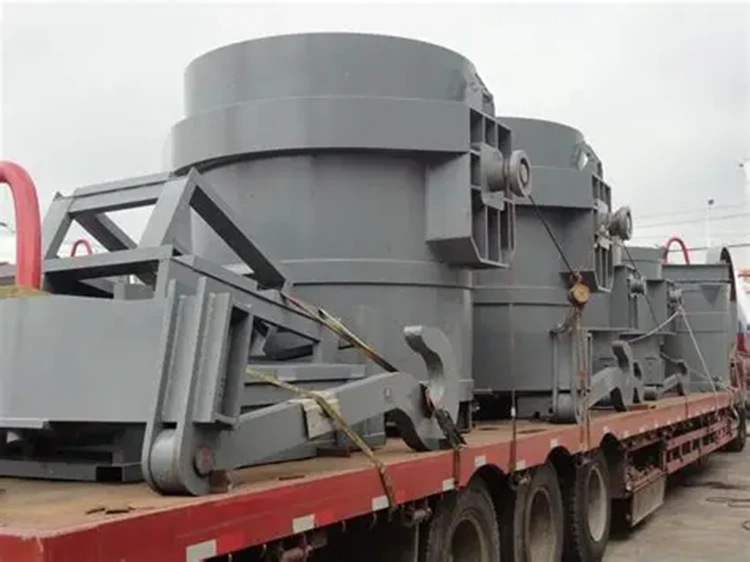

Kantelbare stalen pollepel

Deze intelligente hydraulische kantelbare stalen pollepel is een kernapparaat voor het nauwkeurig gieten van gesmolten staal in de metallurgische en gietindustrie. Het werd onafhankelijk ontwikkeld door Yuexin Machinery Manufacturing Co., Ltd. in samenwerking met een metallurgisch ontwerpinstituut.  Het maakt gebruik van een geïntegreerd ontwerp van "hydraulische aandrijving kantelen + intelligente hoekregeling + meervoudige veiligheidsbescherming", waardoor stabiel transport en nauwkeurig 0-90 ° kantelen en lossen van gesmolten staal op hoge temperatuur bij 1500-1650 ℃ mogelijk is.

Productparameter (specificatie)

Producteigenschappen

Nauwkeurig en regelbaar kantelen: Uitgerust met een elektrohydraulische proportionele servoklep en hoeksensor, die een gesloten regelsysteem vormen, waardoor een positioneringsnauwkeurigheid van de kantelhoek van ±0,5° wordt bereikt; ondersteunt zowel externe als lokale bedieningsmodi, en maakt het vooraf instellen van meerdere kantelhoekposities mogelijk om zich aan te passen aan verschillende gietscenario's, waardoor de afvoerstroomfout binnen ± 3% wordt geregeld. Superieure structurele sterkte: het gietlepellichaam is integraal gerold uit Q960-staalplaat met hoge sterkte en ondergaat automatisch ondergedompeld booglassen en foutdetectie, met een laskwalificatiepercentage van 100%; de tappen zijn gesmeed uit 42CrMo-gelegeerd staal en na warmtebehandeling is de treksterkte ≥1000 MPa, in staat om de gecombineerde belasting tijdens het kantelen te weerstaan ​​zonder risico op vervorming of breuk.

Uitgebreide bescherming tegen hoge temperaturen: de binnenvoering heeft een composietstructuur van "korundsteen met hoog aluminiumoxidegehalte + warmte-isolerende gietbare + anti-kwellaag", met een Al₂O₃-gehalte van ≥90%, waardoor de weerstand tegen erosie van gesmolten staal met 60% wordt verbeterd; de buitenkant van het gietlepellichaam is uitgerust met een waterkoelingsmantel en hitteschild, waardoor de buitenmuurtemperatuur ≤60 ℃ blijft, en het hydraulische systeem heeft een afschermkap voor hoge temperaturen om de normale werking van de componenten te garanderen.

Strenge veiligheidsgaranties: Uitgerust met een hydraulisch slot en een mechanisch dubbel veiligheidsmechanisme tegen valpen, dat het kantelmechanisme automatisch vergrendelt in geval van plotselinge stroomuitval; uitgerust met temperatuurmeting van gesmolten staal, vloeistofniveaubewaking en drukalarmapparatuur, die realtime feedback geeft over de bedrijfsstatus en voldoet aan de niveau 1-norm van de "Metallurgical Safety Production Regulations."

Toepassingsscenario's

Op grote schaal gebruikt in de staalmetallurgie (converter/elektrische oven gieten van gesmolten staal, continu gieten van trechteraanvulling), zwaar gieten (grote werktuigmachinebedden, windenergieflensgieten), speciale staalproductie (vormstaal, precisiegieten van roestvrij staal) en andere gebieden. Het is vooral geschikt voor de productie van precisiegietstukken die een hoge gietsnelheid en stroomcontrole vereisen, evenals geautomatiseerde productielijnen met roterend gieten met meerdere stations, die kernondersteuning bieden voor efficiënt, veilig en nauwkeurig gieten van gesmolten staal.

Details hydraulisch kantelmechanisme: close-up van de hydraulische cilinder, elektrohydraulische proportionele servoklep en tandwiel- en tandheugeltransmissiestructuur, die het verbindingsproces tussen de cilinder en de tap toont; geeft de installatiepositie van de hoeksensor aan, waarbij de gesloten-lusbesturingslogica van "sensorfeedback - controllercommando - cilinderuitvoering" wordt uitgelegd, wat de kracht van de hydraulische besturingstechnologie van Yuexin Machinery aantoont.

Details van gietpanlichaam en voering: Vergrote weergave van de wapeningsribindeling en lasfoutdetectiemarkeringen van het gietpanlichaam, waarbij de gelaagde metselwerkstructuur van de composietvoering wordt weergegeven; close-up van de verbindingsspleten van de korundstenen en de anti-kwellaagbehandeling, waarbij de verankeringsmethode van de bekleding aan het gietlepellichaam wordt uitgelegd en de voordelen van de levensduur van de traditionele bekleding worden vergeleken. Details van het veiligheidsvergrendelingsapparaat: Toont de interne structuur van het hydraulische slot en het inbreng- en vergrendelingsmechanisme van de mechanische antivalpen, waarbij het in elkaar grijpende werkingsprincipe van het dubbele veiligheidsmechanisme wordt uitgelegd; close-ups van de noodstopknop en het alarmindicatielampje illustreren de noodprocedures bij plotselinge storingen, waarbij de veiligheid en betrouwbaarheid van de apparatuur wordt benadrukt.

Intelligente bedieningsdetails: Geeft de afstandsbedieningsterminal en het lokale bedieningspaneel weer, met labelfunctieknoppen zoals voorinstelling van de kantelhoek, aanpassing van de stroomsnelheid en statusbewaking; legt het koppelingsmechanisme uit tussen de apparatuur en het MES-systeem van de werkplaats, ondersteunt de traceerbaarheid van productiegegevens en demonstreert het automatiserings- en intelligentieniveau van het product.
