Sinterwagen met dubbele ligger

Deze zeer sterke sinterwagen met dubbele ligger van Yuexin is een dragende kernuitrusting voor stalen sinterproductielijnen.  Het werd onafhankelijk ontwikkeld door Yuexin Machinery Manufacturing Co., Ltd. voor grootschalige bedrijfsomstandigheden van sintermachines, waarbij een geïntegreerd ontwerp werd aangenomen van "draagconstructie met dubbele ligger + slijtvaste roosterstaven + flexibele afdichting". Het kan continu sinteren en transporteren van sintergrondstoffen zoals ijzerertspoeder bij hoge temperaturen van 1000-1300 ℃ bereiken. Het beschikt over een hoge draagkracht en een lage mate van materiaallekkage. Vergeleken met traditionele single-beam trolleys is de structurele stijfheid met 45% toegenomen en de levensduur met 60% verlengd, waardoor het een belangrijke uitrusting is voor het bereiken van efficiënte en energiebesparende productie in sinterwerkplaatsen van staalfabrieken.

Productparameter (specificatie)

Producteigenschap en toepassing

Producteigenschappen

Zeer sterke structuur met dubbele balk: het frame van de sintertrolley met dubbele balk maakt gebruik van een Q690-gelaste structuur van hoogwaardig staal met dubbele balk en ondergaat een algehele verouderingsbehandeling om lasspanning te elimineren, met een buigsterkte tot 1200 MPa; De dwarsbalken en langsbalken zijn verbonden met behulp van een pen-gatverbinding, versterkt met verstijvingen, waardoor vervorming onder zware belasting en hoge temperaturen niet wordt gegarandeerd, en een soepele en onbelemmerde loop van de trolley wordt gewaarborgd.

Uitstekende slijtvaste roosterstaven en afvoerprestaties: de roosterstaven zijn gegoten uit ZG35Cr24Ni7SiN hittebestendig en slijtvast staal en het oppervlak is behandeld met aluminium, waardoor de slijtvastheid bij hoge temperaturen met 50% wordt verhoogd; De roosterstaven hebben een gespreid opstellingsontwerp, met een ventilatieoppervlak van meer dan 35%, waardoor een uniforme sintering wordt gegarandeerd en materiaallekkage wordt verminderd, met een lekpercentage dat binnen 0,5% wordt gecontroleerd.

Uitstekende afdichtingsprestaties: tussen de trolleys wordt een "elastische plaat + grafiet" composietafdichtingsstructuur gebruikt, en tussen de trolley en de baan is een zijafdichtingsapparaat aangebracht, waardoor het sinterende rookgas effectief wordt geïsoleerd tegen uitlekken en het energieverbruik wordt verminderd; de afdichtingscomponenten zijn gemaakt van hittebestendige elastische materialen, met een levensduur van meer dan 8000 uur, waardoor de kosten voor frequente vervanging worden verminderd. Lage bedrijfs- en onderhoudskosten: De wielen van de dubbelbeam-sinterwagen zijn gesmeed uit 42CrMo-gelegeerd staal, met een oppervlaktehardheid van HRC58-62 na een afschrikbehandeling.  Gecombineerd met geïmporteerde lagers die bestand zijn tegen hoge temperaturen, wordt het uitvalpercentage met 80% verminderd; De roosterstaven zijn voorzien van een snelmontage-ontwerp, waardoor de vervangingsefficiëntie met 70% wordt verhoogd en de jaarlijkse onderhoudskosten per trolley met 40% worden verlaagd.

Sollicitatie

De Double-Beam Sintering Trolley wordt veel gebruikt in het sinteren van productielijnen in de staal- en metallurgische industrie, geschikt voor verschillende specificaties van sintermachines variërend van 180㎡ tot 600㎡, waarbij de taken worden uitgevoerd van het dragen, transporteren en sinteren van gemengde materialen zoals ijzerertspoeder, brandstof en vloeimiddel.  Het wordt met name toegepast in het materiaaldistributiegebied, het ontstekingsgebied, het sintergebied op hoge temperatuur en het koelgebied van de sintermachine. Het is aanpasbaar aan verschillende sinterprocessen, waaronder zure en alkalische processen, en is vooral geschikt voor de hoge intensiteit, continue sinterproductiebehoeften van grote staalbedrijven, en biedt ondersteuning voor kernapparatuur voor het verbeteren van de kwaliteit, energie-efficiëntie en kostenreductie van gesinterd erts.

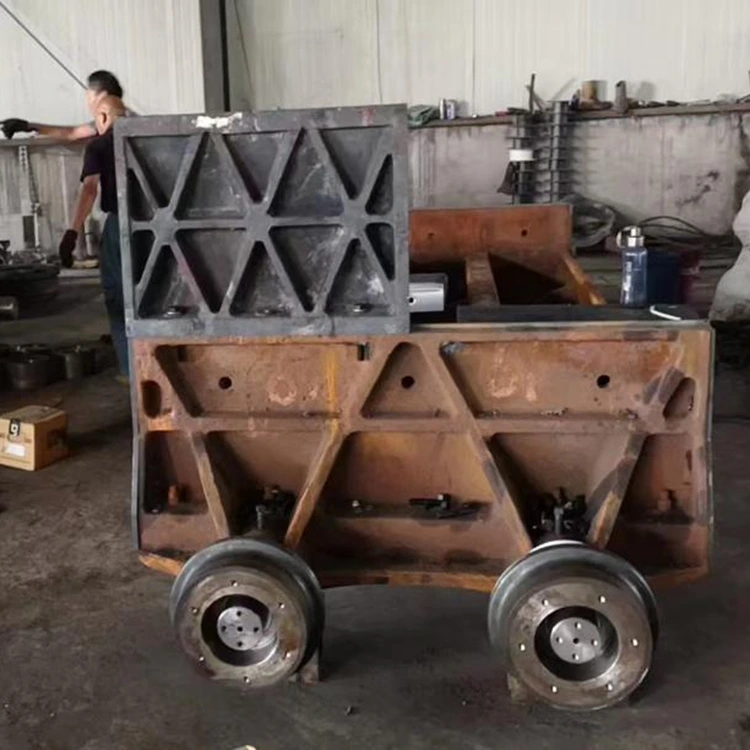

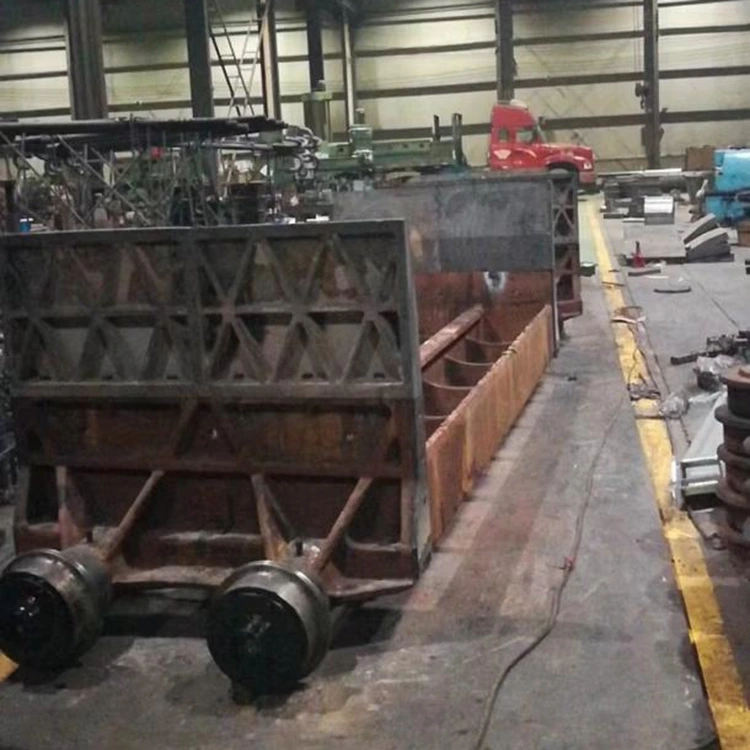

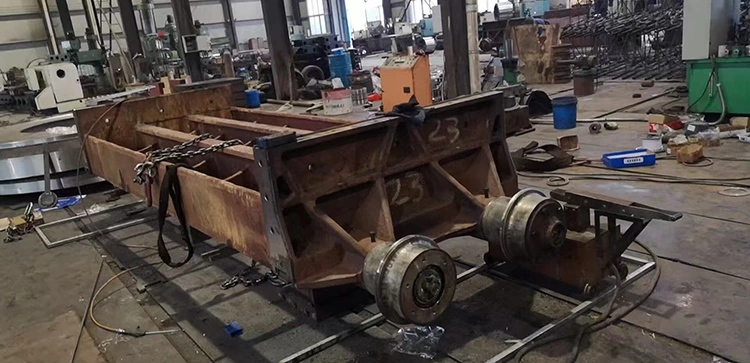

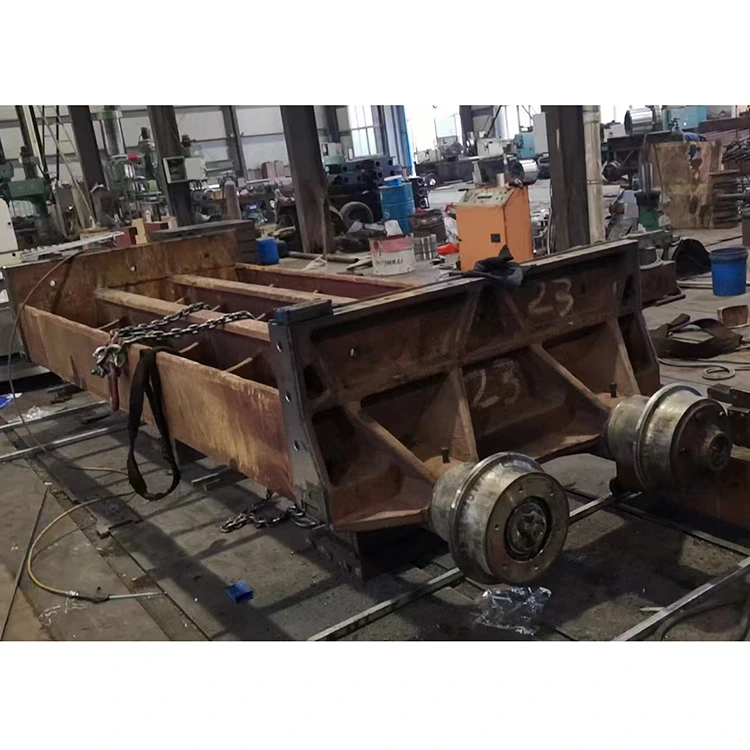

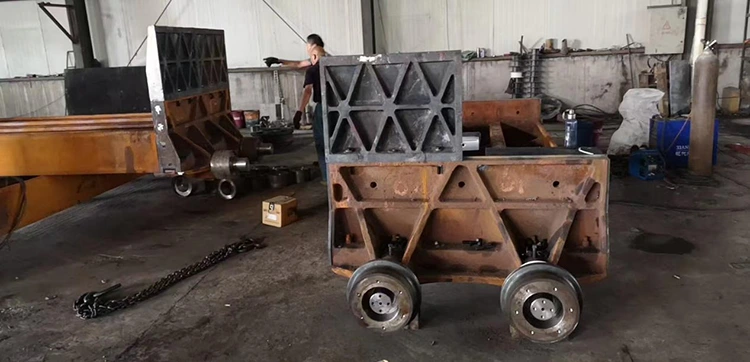

Details van het dubbelliggerframe: close-ups van de lasnaden, de lay-out van de verstevigingsribbe en de algemene structuur van het dubbelliggerframe, met de verouderingsbehandelingsmarkeringen van het frame en het materiaaltestrapport; ter illustratie van het verbindingsproces tussen de dubbele balk en het trolleypaneel, waarbij de verschillen in structurele stijfheid worden vergeleken met traditionele trolleys met enkele balk, wat de structurele ontwerp- en lastechnologiemogelijkheden van Yuexin Machinery demonstreert.

Roosterstaven en installatiedetails: Vergrote weergaven van de giettextuur, de glans van de gealuminiseerde laag en de verspringende structuur van de roosterstaven, met uitleg over de ventilatie- en anti-lekprincipes van de roosterstaven; met uitleg over de klikbare installatiestructuur van de roosterstaven, met uitleg over het snelle vervangingsproces, waardoor de stilstandtijd voor onderhoud wordt verminderd.

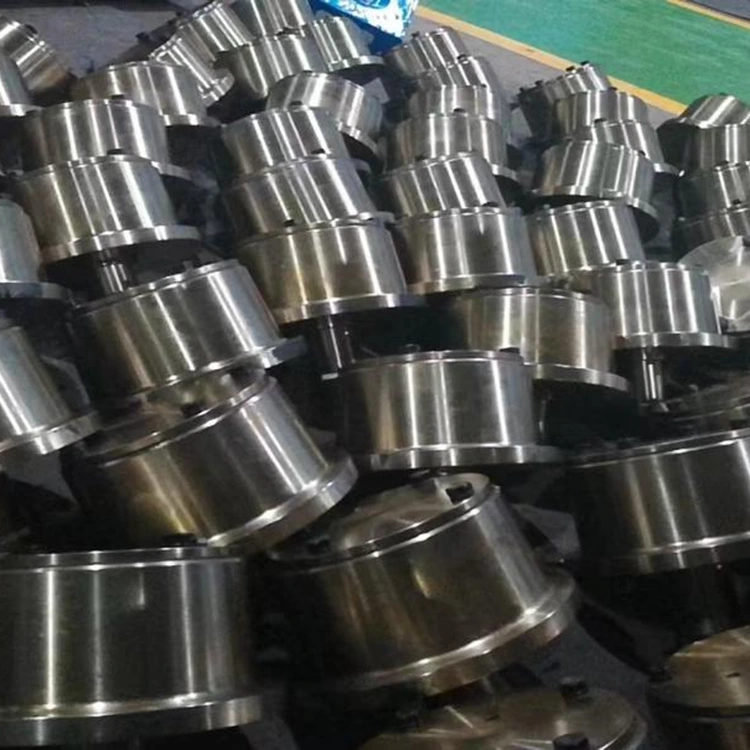

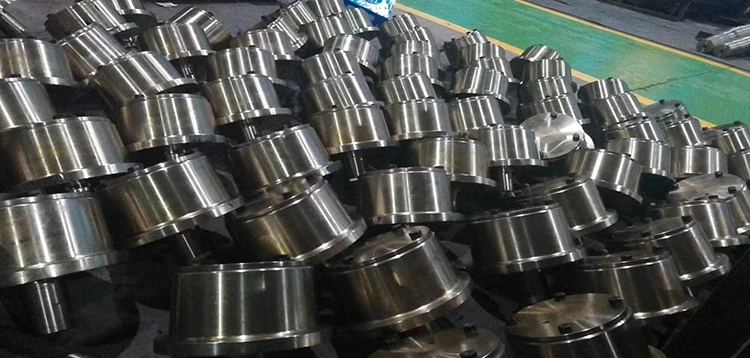

Wielset en afdichtingsdetails: Toont het smeedproces van de wielen en de afdichtingsstructuur van de lagerzitting, met uitleg over de nauwkeurige controle van het wiel en de spoorpassing; close-up van het composietafdichtingsapparaat tussen de trolleys, waarin de elastische compensatiefunctie bij hoge temperaturen wordt uitgelegd, waardoor rookgaslekken en energieverlies worden verminderd.

Details over hittebestendigheid en bescherming: Toont de hittebestendige coating van het paneel van de trolley en de warmte-isolatie- en beschermingsmaatregelen van het frame, waarin de beheersing van de impact van hoge temperaturen op de kerncomponenten van de trolley wordt uitgelegd; toont de interface van het reinigingsapparaat van de trolley, legt het reinigingsschema uit voor resterend gesinterd ertsmateriaal, waardoor de stabiele werking van de trolley op lange termijn wordt gegarandeerd.
